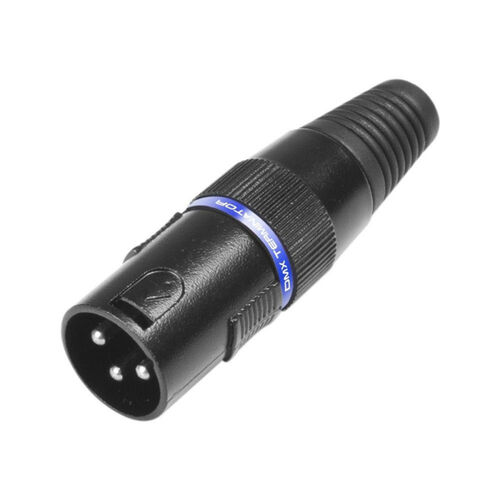

Terminator DMX

DMX-терминатор — это небольшой, но критически важный аксессуар для любой системы управления освещением по протоколу DMX512.

Он представляет собой заглушку с разъемом XLR, внутри которой установлен резистор сопротивлением 120 Ом. Его задача — установка в конце DMX-линии для предотвращения отражений сигнала.

---

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

---

Назначение	Согласование линии и предотвращение отражения сигнала в DMX-сети
Сопротивление резистора	120 Ом
Тип разъема	XLR (3-pin или 5-pin)
Схема подключения	Резистор припаян между сигнальными контактами (пин 2 и пин 3)
Мощность резистора	Обычно 1/4 Вт
